Partner podstawowej opieki zdrowotnej!
Łatwość uzyskania pewności diagnozy dzięki najnowszej platformie i ulepszonemu przepływowi pracy.
Jest to nowo opracowany system oparty na nowym niestandardowym zapotrzebowaniu na ergonomię mody, niezwykłą jakość obrazowania, udoskonalony przepływ pracy, w tym radiologii, układu krążenia, położnictwa/ginekologii, małych narządów i innych.

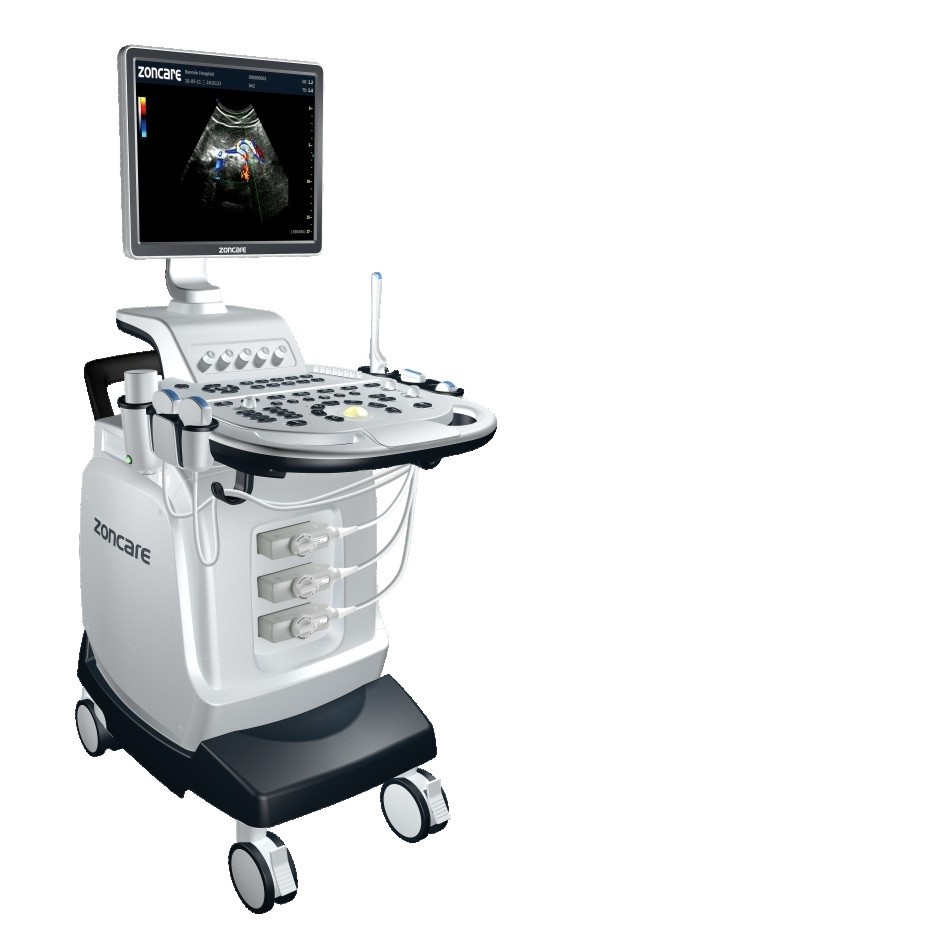

Łączy w sobie 19-calowy monitor LED o wysokiej rozdzielczości, obrotową i ruchomą prowadnicę oraz ukryty panel konsoli, pełną łączność DICOM i funkcję sieciową, zapewniając najlepsze wrażenia podczas pracy.System jednocześnie przetwarza całe pasmo nabytych częstotliwości sondy szerokopasmowej od 1 do 12 MHz, która wdrożyła najnowocześniejszą technologię, wraz z nowo opracowaną platformą dopplerowską Zoncare, dając lekarzom większą pewność siebie w przypadku trudnych pacjentów.Został zaprojektowany z myślą o wygodzie i radości, ekstremalnej adaptacyjnej technice obrazowania, aby zminimalizować szum plamkowy i poprawić rozdzielczość, może dostarczać najnowszą technologię dopplerowską z korzyścią dla szerzej pojętego zdrowia publicznego dzięki doskonałej jakości obrazowania, niezwykłej ergonomii i udoskonalonemu przepływowi pracy.
Funkcje systemu:
Lampka sygnalizacyjna zadania
Wbudowana stacja robocza
Ustawienia klawiszy niestandardowych
System analizy offline
Automatyczne zamrażanie sondy
Adaptacyjne obrazowanie w ekstremalnej rozdzielczości
Technologia harmonicznych inwersji impulsów
Ustawienie klucza optymalizacji
Powiększenie PIP w czasie rzeczywistym
Inteligentne skanowanie 2D/Doppler
Został opracowany na podstawie wiodącej, dojrzałej technologii premium, aby zaspokoić niestandardowe zapotrzebowanie na wysokiej klasy system w zasięgu ręki.Obrazowanie adaptacyjne, złożone obrazowanie przestrzenne, obrazowanie harmoniczne z przesunięciem fazowym, aby uzyskać doppler, którego nigdy wcześniej nie doświadczyłeś.Może obsługiwać różne sondy, takie jak wypukłe, liniowe, mikrowypukłe, fazowe. Obrazowanie 4D w czasie rzeczywistym.Dzięki łatwej obsłudze może pokazać kształt dziecka, taki jak twarz, ucho, nos i usta.
Krótka informacja techniczna:
Zastosowanie kliniczne
Brzuch
Położnictwo/ Ginekologia
Pediatryczny
Urologia
Sercowy
Małe części
Radiologia
Naczyniowe, w tym (obwodowe, mózgowo-naczyniowe i śródoperacyjne)
Układ mięśniowo-szkieletowy
Tryby obrazowania
B, podwójne B, poczwórne B, M, B/M,
CFM, PDI, CDE, CDFI,
PW, CW, THI
Podwójny tryb wyświetlania B/Color w czasie rzeczywistym, potrójny
synchroniczny, anatomiczny tryb M
Główna technologia
DSC (cyfrowy konwerter skanowania)
DBF (cyfrowe formowanie wiązki)
RDA (dynamiczna przysłona w czasie rzeczywistym)
DRA (apodyzacja dynamicznego odbioru)
DRF (dynamiczne ogniskowanie przy odbiorze)
DFS (Dynamiczne skanowanie częstotliwości) 32Ch
THI (Tkankowe obrazowanie harmoniczne)
SNR (redukcja szumów plamkowych)
Odręczny moduł obrazowania 3D
Automatyczna kalibracja kąta przepływu
Specyfikacja oprogramowania
Parametry obrazowania
Pseudo-kolor: 16
Skale szarości: 256
Prędkość M: regulowana
Zakres dynamiczny: 0 ~ 210dB
Kąt wyświetlania: regulowany
Obrót obrazu: U/D, L/R, 90°
Przekazywanie ostrości: wieloogniskowe
(w zależności od typu sondy i głębokości skanowania)
Inwersja czarno-biała: dostępna
Wyświetlanie krzywej TGC: dostępne
Wyjście NTSC/PAL: dostępne
Nr ostrości, pozycja, odległość: regulowana
Głębokość: w zależności od typu sondy
Odbieranie ostrości: dynamiczne ustawianie ostrości/przysłona
Dynamiczny zoom w czasie rzeczywistym: Zoom panoramiczny
Nastawny
Automatyczna analiza dopplerowska o wysokim współczynniku Q
Ustawienia systemu
Język: angielski/chiński
Format daty: rrrr-mm-dd
mm-dd-rrrr
Dd / mm / rrrr
Format czasu: system 24-godzinny
Wygaszacz ekranu: dostępny
Znak ciała: ≥95 typów
Przetworzony cyfrowo kanał: 8192 / ramka
Konfiguracja drukarki: drukarka wideo/laserowa
Automatyczne zamrażanie: dostępne
Przełącznik nożny: dostępny
Format przechowywania obrazów: JPEG, BMP
Ustawienia aplikacji: 10 grup, w tym 4
Zdefiniowane przez użytkownika
Ustawienie adnotacji: 10 adnotacji na
Aplikacja (maks. 15 znaków na adnotację)
OB Table/GA Setup: Skonfiguruj części i
metoda położnicza
pomiar, przegląd
Stół GA i płód
tabela wzrostu, tworzenie
zdefiniowana przez użytkownika tabela GA
i tabela wzrostu płodu.
Aktualizacja systemu: dostępna
Narzędzia konserwacyjne: dostępne
Wstępne przetwarzanie obrazu
Zysk: regulowany
TGC: 8 suwaków z ustawionymi krzywymi
Moc akustyczna: regulowana
Skala szarości: regulacja wielopoziomowa
Dane pacjenta
Zarządzanie dokumentacją medyczną
Zapytanie o raport i drukowanie
Wyjście obrazu wideo (HDD/DVD-RW/USB)
Wbudowana stacja ultradźwiękowa
Znaki
Znak znaku
Znak na ciele
Znak strzałki
Zarządzanie obrazami
Przechowywanie obrazów/wideo
Pojemność dysku ≥500G
Ręczna i automatyczna Cineloop o wielkości ponad 300 MB
System zarządzania obrazem
Baza danych pacjentów/egzaminów i zarządzanie
Pokaz slajdów zapisanych obrazów
Obsługa zewnętrznych urządzeń pamięci masowej USB Specyfikacja sprzętu
Monitor LED
Rozmiar (przekątna): 19”
Rozdzielczość: 1280x1024 pikseli
Konsola
podświetlany panel sterowania i zintegrowane głośniki
Wielofunkcyjne pokrętło do sterowania trybem i wszystkimi wartościami wzmocnienia, regulacja parametrów
Wbudowany komputer
Dane na dysku twardym (pacjenta): ≥500 GB
Parametry sondy
Sonda wypukła TC50
Częstotliwość centralna: 3,5 MHz
Zakres częstotliwości: 2,0 MHz ~ 5,0 MHz / THI
Maks.Głębokość skanowania: 300 mm
Brzuch/położnik/ginekologia/urologia
Sonda liniowa TL40
Częstotliwość środkowa: 7,5 MHz
Zakres częstotliwości: 4,0 MHz ~ 12,0 MHz / THI
Maks.Głębokość skanowania: 90mm
Małe części/naczyniowe
Sonda TVS TC10
Częstotliwość centralna: 6,5 MHz
Zakres częstotliwości: 5,0 MHz ~ 10,0 MHz
Maks.Głębokość skanowania: 70mm
Przezpochwowe/Przez odbyt
Sonda Phased Array TP16
Częstotliwość środkowa: 3.0 MHz
Zakres częstotliwości: 2,0 MHz ~ 5,0 MHz / THI
Maks.Głębokość skanowania: 200 mm
Kardiologia
Sonda wolumetryczna 4D
Wejścia i wyjścia systemu
Przełącznik nożny:
Podłącz do przełącznika nożnego, aby zdefiniować
Funkcja zamrażania i drukowania
RS-232: port szeregowy
USB (4):
Połącz się z urządzeniami zgodnymi z protokołem USB
RJ-45:
Port sieciowy do podłączenia Internetu lub innych
Urządzenia obsługujące umowę DICOM
SVHS: Wyjście sygnałów S
Wideo: wyprowadzanie sygnałów wideo, podłączanie do wideo
Drukarki i stacje robocze do ultrasonografii
Zdalne drukowanie: podłączanie do urządzeń z dodatkowym wejściem sygnału sterującego, takich jak drukarki wideo
Certyfikat
Standardy jakości
ISO 9001
ISO13485
CMD
CE
Deklaracja CE
ZONCARE-Q5 został oceniony z
w odniesieniu do oceny zgodności
procedura opisana w Artykule 11.3.a oraz
Załącznik II z wyłączeniem sekcji 4 (Moduł H) z
Dyrektywa Rady 93/42/EWG w sprawie medycyny
Urządzenia, z późniejszymi zmianami i uznane za zgodne
(Nr jednostki notyfikowanej: 0434) |
