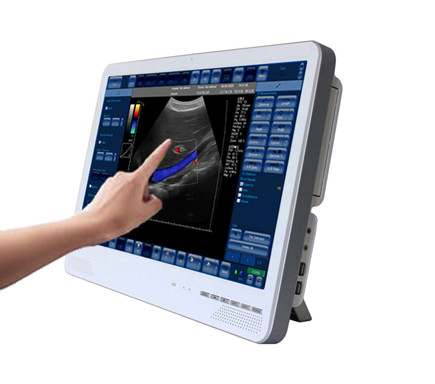

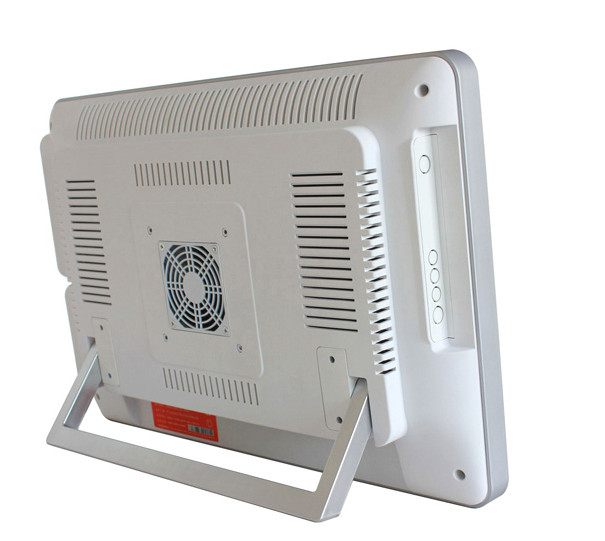

SU-6C Color Doppler Ultrasound (ekran dotykowy) z certyfikatami CE
Funkcja:
-22-calowy kolorowy ekran dotykowy LED
-Z wieloma sondami pasującymi do różnych zastosowań i budżetów
-Tryb obrazowania: B, BB, M, CD, PWD, CWD, DirPwr, Pwr
-Obrazowanie w trybie wielokolorowego Dopplera w wysokiej rozdzielczości, obsługuje większość obrazowania dopplerowskiego i zaawansowane przetwarzanie obrazowania dla diagnostyki sercowej, naczyniowej i położniczej.
-Może być dodatkowo wyposażony w przetwarzanie obrazu 3D i panoramicznego w celu rekonstrukcji objętości, wizualizacji, segmentacji i pomiaru.
— Czy można instalować i uruchamiać wszystkie aplikacje w firmie Microsoft?Okna?w tym systemy zarządzania pacjentami dla lepszej obserwacji, a także narzędzia sieciowe umożliwiające dostęp do danych PACS
-Przechowywanie i podgląd dużych woluminów, edycja nagrań (obraz, komentarze głosowe, wideo w trybie cineloop) na dysku twardym, dysk flash USB, DVD
-Potrójny wyświetlacz: Potrójny wyświetlacz w czasie rzeczywistym B / Doppler kolorowy / Doppler impulsowy (można ustawić odpowiednio trzy TGC)
-Technologia THI (Tissue Harmonic Imaging): tłumi szum plamkowy, rozjaśnia obraz i poprawia jakość obrazu;
-Optymalizacja jednym klawiszem: Jeden klawisz do regulacji ośmiu parametrów, łatwa optymalizacja obrazu.
-Potężne oprogramowanie pomiarowe: wszechstronny pakiet oprogramowania pomiarowego zorientowanego na klinikę
-Zarządzanie obrazem: Wszechstronny format obrazu/przechowywanie/podgląd/edycja cineloop o dużej pojemności
-Może utrzymywać i aktualizować przez internet
-Oszczędność miejsca dzięki integracji kolorowego dopplera z komputerem biurowym i może leżeć na biurku lub być montowany na ścianie.
-Może być sterowany za pomocą zwykłej klawiatury PC i myszy lub dedykowanej klawiatury ultradźwiękowej.
-Z wyjątkiem ogólnego użytku, specjalnego kombinezonu do użytku w sali operacyjnej lub karetkach pogotowia
-2 gniazda sondy
Tryby obrazowania
· B
· B+B
· 4B
· B+M
· M
· Kierownica B
· Mieszanka + Trapez
· Doppler kolorowy (CFM)
· Power Doppler (PDI)
· Kierunkowy Doppler Mocy (DPDI)
· Doppler fali impulsowej (PWD)
· B+PWD (dupleks)
· B+CFM/PDI/DPDI+PWD (potrójny)
· Wysoka częstotliwość powtarzania impulsów (HPRF)
· Tkankowe obrazowanie harmoniczne (THI)
Obrazowanie ultradźwiękowe
· wielkość obrazu USG: automatycznie dopasowywana do rozdzielczości ekranu
· skala szarości: 256
· skala kolorów: 256
· obrazowanie ultrasonograficzne w pełnym i pełnym rozmiarze w czasie rzeczywistym, do 120 fps (w zależności od wybranej głębokości skanowania, kąta skanowania, trybu ostrości, ustawienia High Line Density, prędkości komputera)
· nagrywanie/odtwarzanie w trybie cineloop: kilka tysięcy klatek (w zależności od wielkości pamięci komputera i trybu skanowania)
· tryb powiększenia: od 60% do 600% we wszystkich trybach (skanowanie, zamrażanie, B, B+B, 4B, tryby Dopplera, M-zoom, cineloop itp.)
· zmienna obszaru wyświetlania dla maksymalizacji liczby klatek na sekundę: 6 kroków
· tryb miniatur: do 32 zdjęć
· Tryb „Zamrożenia”
· Tryb „Automatyczne zamrażanie”
Metoda skanowania
· elektroniczna liniowa
· elektroniczna wypukła
· mikrowypukłość elektroniczna
· głębokość skanowania: 2-30 cm
Przetworniki
· wypukłe, mikrowypukłe, liniowe, przezpochwowe
o od 2,0 MHz do 12,0 MHz
o wieloczęstotliwościowe
· automatyczne rozpoznawanie przetwornika
Doppler kolorowy
· Zmienna PRF: 0,5-10 kHz
· ustawienia filtra ściennego: 3 kroki (5%, %10%, 15% PRF)
· kontrola wzmocnienia: 50 dB
· sterowanie kątowe dla przetworników liniowych: ±10°
· filtr przestrzenny czasu rzeczywistego: 4 wartości
· Paleta CFM: 10 map
· Paleta PDI: 11 map
· Kontrola priorytetu B/koloru
· kontrola progu koloru
· Kontrola bazowa CFM
· Wybór częstotliwości Dopplera: 2 częstotliwości / każdy przetwornik
· uśrednianie ramki kolorów: 8 wartości
· Przezroczyste odwzorowanie kolorów (TCM): 10 wartości
Automatyczna optymalizacja obrazu
· automatyczna regulacja jednym kliknięciem:
o Obraz B: wzmocnienie, zakres dynamiki, suwaki TGC
o Color Doppler: wzmocnienie CFM/PDI/DPDI
o Doppler impulsowy falisty: linia bazowa, odwrócony, PRF
Doppler fali impulsowej
· Zmienna PRF: 1-15 kHz
· ustawienia filtra ściennego: 16 kroków (2,5%-20% PRF)
· kontrola wzmocnienia: 50 dB
· sterowanie kątowe dla przetworników liniowych: ±10°
· linia śledzenia w czasie rzeczywistym z automatycznym obliczaniem parametrów widma
· dźwięk stereo: regulacja głośności
· Paleta PWD: 12 map
· Wybór częstotliwości Dopplera: 2 częstotliwości / każdy przetwornik
Skupienie
- cyfrowe ogniskowanie transmisji
- tryb wieloogniskowy:
- ogniskowanie nadawania/odbioru
- programowalne ustawienia obszaru ostrości
- tryb dynamicznego ustawiania ostrości:
- transmituj zmienną ostrość
- dynamiczne odbieranie ostrości
Przetwarzanie
- Tryb skanowania High Line Density dla lepszej rozdzielczości
- Kontrola TGC, 5-10 suwaków (konfigurowalny) 40 dB
- zakres dynamiki: 120 dB, 8 wartości
- ogólna kontrola wzmocnienia
- M - sterowanie prędkością przemiatania w trybie
- kontrola mocy akustycznej
- zmienne uśrednianie klatek
- jasność, kontrast
- zaawansowana kontrola gamma: 8 stałych krzywych, 8 zdefiniowanych przez użytkownika (niestandardowe)
- kierunek skanowania, obrót, sterowanie góra-dół
- kontrola negatywna/pozytywna
- interpolacja dwuliniowa
- kontrola wzmocnienia echa
- Funkcja tłumienia szumów
- redukcja plamek i poprawa struktury PureView: 8 algorytmów
Funkcje
- obsługa myszy / trackballa / klawiatury
- ikony anatomiczne ze wskaźnikiem położenia przetwornika
- bezpośrednie wysyłanie e-maili z obrazem lub załącznikiem wideo przez Internet
- Wypychanie pliku DICOM na serwer
- drukowanie na drukarce systemowej
- nieograniczone programowalne ustawienia wstępne dla obrazowania specyficznego klinicznie
- Wyjście TV przez komputerowy adapter wyświetlacza
Formaty plików
- zapisywanie / ładowanie obrazu i wideo
- AVI
- JPG
- BMP
- PNG
- TIF
- DCM (DICOM nieskompresowany)
- DCM (DICOM-JPEG RGB/YBR)
- DCM (DICOM-JPEG RGB/YBR wideo)
- TPD (dane obrazu)
- TVD (dane wideo)
DICOM
- Weryfikacja SCU
- Modalna lista robocza (MWL) SCU
- Etap procedury wykonywanej procedury (MPPS) SCU
- Sklep SCU (obrazy, filmy)
- Print SCU (skala szarości, kolor)
Dostosowywanie interfejsu
- zestaw predefiniowanych schematów skórek dla interfejsu oprogramowania
- zestaw predefiniowanych obrazów przycisków
- Obsługa wielu języków, języki:
- chiński
- język angielski
- Niemiecki
- Włoski
- koreański
- litewski
- Magyar
- Polski
- rumuński
- Rosyjski
- hiszpański
- B+M, B+PW pozycja układu, rozmiar
- wielkość obszaru ultradźwiękowego
- rozmiar czcionki
Ogólne pomiary i obliczenia
- Ogólne pomiary i obliczenia w trybie B i Color Doppler
- Dystans
- Długość (metoda: 1 ślad)
- Powierzchnia, obwód (metody: 1 elipsa, 1 ślad, 1 odległość)
- Objętość (metody: 1 odległość, 2 odległości, 3 odległości, 1 elipsa)
- Kąt (metody: 2 odległości, 3 odległości)
- Zwężenie % (metody: 2 odległości, 2 elipsa lub obszary śladowe)
- Współczynnik A/B (metody: 2 odległości, 2 obszary elipsy lub śladu, 2 obwody elipsy lub śladu)
- Ogólne pomiary i obliczenia w trybie M
- Odległość, czas, prędkość
- Tętno (metody: 1 uderzenie, 2 uderzenia)
- Zwężenie % (metoda: 2 odległości)
- A/B Ratio (metody: 2 odległości, 2 razy, 2 prędkości)
- Ogólne pomiary i obliczenia w trybie PW
- Pomiary i obliczenia jednopunktowe PW:
- Prędkość
- Gradient ciśnienia (PG)
- Pomiary i obliczenia dwupunktowe PW:
- Różnica prędkości
- Różnica gradientów ciśnienia (PG)
- Przedział czasowy
- Przyśpieszenie
- Wskaźnik oporności (RI)
- Tętno (metody: 1 uderzenie, 2 uderzenia)
- Minimalna i maksymalna prędkość
- Gradient ciśnienia (PG) minimalny i maksymalny
- Śladowe pomiary i obliczenia PW:
- Czas śledzenia
- Prędkość śledzenia min, max, średnia
- Gradient ciśnienia śledzenia (PG) min, maks, średnia
- Całka czasowo-prędkościowa (VTI)
- Wskaźnik pulsacji (PI)
- Stosunki A/B jednopunktowych pomiarów PW:
- Prędkości A/B stosunek
- Gradienty ciśnienia (PG) Stosunek A/B
- Stosunki A/B dwupunktowych pomiarów PW:
- Różnice prędkości Współczynnik A/B
- Różnice gradientu ciśnienia (PG) Stosunek A/B
- Różnice czasowe Współczynnik A/B
- Przyspieszenia Stosunek A/B
- Wskaźniki oporności Współczynnik A/B
- Stosunki A/B śladowych pomiarów PW:
- Prędkość oznacza stosunek A/B
- Gradient ciśnienia (PG) oznacza stosunek A/B
- Wskaźniki pulsacji Stosunek A/B
- Całki czasowe prędkości Stosunek A/B
Pomiary i obliczenia kardiologiczne w trybie PW
- Lewa komora: średnica LVOT, LVOT VTI, LVOT Vmax, SV (objętość wyrzutowa), SI (wskaźnik objętości wyrzutowej), CO (wyjście serca), CI (wskaźnik sercowy), dP:dt (ciśnienie delta: czas delta), MPI ( Wskaźnik wydolności mięśnia sercowego lewej komory)
- Zastawka mitralna: MVA(PHT) (powierzchnia zastawki mitralnej z zastosowaniem półokresu ciśnienia), MVA z zastosowaniem równania ciągłości (LVOT Diam, MV VTI; LVOT Diam, MV Vmax), dP:dt, stosunek E/A
- Zastawka aortalna: AVA (powierzchnia zastawki aortalnej) z zastosowaniem równania ciągłości (LVOT średnica, AV VTI; LVOT średnica, AV Vmax), AVI (wskaźnik zastawki aortalnej), DPI (wskaźnik bezwymiarowy), AV PHT (półokres ciśnienia zastawki aortalnej)
- Prawa komora: średnica RVOT, RVOT VTI, RVOT Vmax, dP:dt, RV MPI (wskaźnik wydolności mięśnia sercowego prawej komory), MPAP (średnie ciśnienie w tętnicy płucnej)
- Zawór trójdzielny: TVA (obszar zaworu trójdzielnego) przy użyciu równania ciągłości (RVOT Diam, TV VTI; RVOT Diam, TV Vmax);Stosunek TV E/A, TV PHT
- Zawór płucny: PVA (powierzchnia zaworu płucnego) przy użyciu równania ciągłości (średnica RVOT, PV VTI; średnica RVOT, PV Vmax), PVI (wskaźnik zaworu płucnego), DPI (wskaźnik wydajności bezwymiarowej), PV PHT (połowa czasu ciśnienia zaworu płucnego)
- żyła płucna;Żyła wątrobowa
- Boczniki: Qp:Qs (współczynnik przepływu płucnego-układowego)
Pakiety pomiarów i obliczeń człowieka
- Pakiet ludzkich obliczeń ogólnych
- Pomiary: takie same jak pomiary ogólne różnych trybów (B, M, PW)
- Obliczenia: BSA przez wzrost i wagę, BSA przez wagę, kąty bioder (α, β), pokrycie głowy kości udowej (FHC)
- Obliczenia w trybie PW: HR, SV przy użyciu Flow Area, SV przy użyciu Flow Diameter, SI, CO, CI, Obliczanie powierzchni przy użyciu Continuity Equation (metody: Area and VTI, Area and Velocity, Diameter and VTI, Diameter and Velocity, Velocity Ratio (S) /D, D/S), dP:dt, Objętość przepływu (metody: średnica, powierzchnia), PHT, MVA
- Pakiet obliczeń Human Obstetrics/Gynecology (OB/GYN)
- Pomiary: LMP (wpisane lub z kalendarza), AC, BPD, FL, HC, FTA, AAPD, ATD, TAPD, TTD, CRL, GS, HL, TL, UL, OFD, BOD, Cereb, Clav, Rad, AFI, FHR
- Obliczenia szacowanej daty urodzenia (EDD): EDD(LMP), EDD(GA), EDD(AUA)
- Stosunki: FL/AC, FL/HC, FL/BPD, HC/AC, CI
- Obliczenia szacunkowej masy płodu (EFW): EFW(AC), EFW(AC,BPD), EFW(AC,FL), EFW(AC,HC), EFW(AC,HC,BPD), EFW(FL), EFW( AC,FL,HC), EFW(AC,BPD,FL), EFW(AC,BPD,FL,HC), EFW(BPD,FL,FTA), EFW(BPD,ATD), EFW(BPD,TTD), EFW(BPD,TAPD,TTD), EFW(BPD,FL,TAPD,TTD)
- Wybrane wartości EFW są używane do obliczania średniego EFW
- Obliczenia wieku ciążowego (GA): GA(AC), GA(BPD), GA(CRL), GA(FL), GA(GS), GA(HC), GA(HL), GA(OFD), GA(TL ), GA(UL), GA(HC/AC), GA(FTA),GA(ATD), GA(TAPD), GA(TTD), GA(BOD), GA(Cereb), GA(Clav)
- Szacowanie wzrostu płodu (trendy): AC(GA), BPD(GA), CRL(GA), FL(GA), GS(GA), HC(GA), HL(GA), OFD(GA), TL(GA) ), UL(GA), [FL/AC](GA), [FL/HC](GA), [HC/AC](GA), EFW(GA), AAPD(GA), ATD(GA), TAPD (GA), TTD(GA), BOD(GA), Cereb(GA), Rad(GA), Clav(GA), AFI(GA), FHR(GA)
- Wybrane tabele wzrostu są wizualizowane jako krzywe wzrostu płodu
- Oprogramowanie obsługuje nieograniczoną liczbę tabel wzrostu zdefiniowanych przez użytkownika
- Ginekologia ludzka (ginekologia)
- Pomiary: długość, wysokość, szerokość macicy, szyjki macicy, jajników, nerek, mieszków włosowych
- Obliczenia: objętości macicy, szyjki macicy, jajników, nerek, pęcherzyków
- Pomiary i obliczenia badania jamy brzusznej człowieka
- Wątroba: objętość (średnice CC, AP, LL)
- Pęcherzyk żółciowy: objętość, grubość ścianki, pozawątrobowy przewód żółciowy (EBD), wspólny przewód żółciowy (CBD), wspólny przewód wątrobowy (CHD)
- Trzustka: średnica głowy, średnica korpusu, średnica ogona, głowa przewodu trzustkowego, korpus przewodu trzustkowego
- Śledziona: objętość (długość, szerokość, grubość)
- Przewód pokarmowy: grubość ścianki wyrostka, średnica wyrostka, grubość ścianki jelita (w żołądku, jelicie cienkim, jelicie grubym)
- Pęcherz moczowy: objętość (długość, wysokość, szerokość)
- Prawa/lewa nerka: objętość (długość, wysokość, szerokość), średnica miednicy
- Urologia człowieka
- Wymiary: długość, wysokość, szerokość nerek, pęcherza, prostaty, jąder
- Obliczenia: objętości nerek, pęcherza moczowego, prostaty, jąder;RUV (resztkowa objętość moczu)
- Endokrynologia człowieka
- Pomiary: długość, szerokość, grubość płatów tarczycy
- Obliczenia: objętości płatów tarczycy;objętość tarczycy
- Pomiary i obliczenia badania naczyń krwionośnych człowieka
- Obliczenia zwężenia na podstawie odległości i powierzchni po lewej (prawej) tętnicy podobojczykowej, CCA (tętnica szyjna wspólna), opuszka, ICA (tętnica szyjna wewnętrzna), ECA (tętnica szyjna zewnętrzna), naczynia kręgowe w miejscach proksymalnych, środkowych i dystalnych
- Współczynniki PSV/EDV (Peak Systole Velocity / End Diastole Velocity) dla każdego naczynia i lokalizacji
- Stosunki prędkości ICA PSV/CCA PSV, ICA EDV/CCA EDV, ICA PSV/CCA EDV, ECA PSV/CCA PSV, ECA EDV/CCA EDV, ECA PSV/CCA EDV w Rt.(por.) Prox.(Środek, Dyst.) lokalizacje
- Kardiologia człowieka
- Oprogramowanie obsługuje następujące pomiary lewej komory, zastawki aortalnej, lewego przedsionka: IVSd (grubość przegrody międzykomorowej, rozkurcz), LVIDd (średnica wewnętrzna lewej komory, rozkurcz), LVPWd (grubość tylnej ściany lewej komory, rozkurcz), AOd (wymiar korzenia aorty) , rozkurcz), IVS (grubość przegrody międzykomorowej, skurcz), LVID (średnica wewnętrzna lewej komory, skurcz), LVPW (grubość tylnej ściany lewej komory, skurcz), LAD (wymiar lewego przedsionka, skurcz).
- Obliczenia: HR (tętno), BSA (powierzchnia ciała), objętość lewej komory (metody: Cubed, Teichholz, Gibson, LVAM-LVAP Simpsona, pojedyncza płaszczyzna Simpsona, dwupłatowiec Simpsona, kula, pojedyncza płaszczyzna elipsoidy, dwupłatowiec elipsoidalny), SV (objętość wyrzutowa), SI (wskaźnik objętości wyrzutowej), EF (frakcja wyrzutowa), CO (wyrzut serca), CI (wskaźnik serca), STIVS (skrócenie międzykomorowe), FS (skrócenie ułamkowe), STPW (skrócenie tylnej ściany), LVM (Masa serca lewej komory), CMI (Wskaźnik Masy Serca), Stosunek LA/AO
Pakiety Gyn dla ginekologii ginekologicznej dla człowieka/weterynarii: oprogramowanie obsługuje nieograniczoną liczbę zdefiniowanych przez użytkownika tabel GA, wybrane wartości GA są używane do obliczania średniego GA (średni wiek ultrasonografu - AUA).
Pakiet pomiarów kardiologii weterynaryjnej/ludzkiej automatycznie wyświetla obrazy podpowiedzi, które pokazują, gdzie i jak należy wykonać odpowiednie pomiary.
Pakiety obliczeń weterynaryjnych
- pies OB
- Pomiary: GS, CRL, HD, BD
- Obliczenia wieku ciążowego (GA): GA(BD), GA(CRL), GA(GS), GA(HD)
- Koci OB
- Pomiary: HD, BD
- Obliczenia wieku ciążowego (GA): GA(BD), GA(HD)
- Owca OB
- Wymiary: CRL
- Obliczenia wieku ciążowego (GA): GA(CRL)
- Bydło OB
- Pomiary: BD, CRL, HD, UD
- Obliczenia wieku ciążowego (GA): GA(BD), GA(CRL), GA(HD), GA(UD)
Pakiety obliczeń weterynaryjnych
- OB koni
- Pomiary: AOD, BPD, CRL, EOD, GS
- Obliczenia wieku ciążowego (GA): GA(AOD), GA(BPD), GA(CRL), GA(EOD), GA(GS)
- Lama OB
- Pomiary: BPD
- Obliczenia wieku ciążowego (GA): GA (BPD)
- Koza OB
- Pomiary: BPD
- Obliczenia wieku ciążowego (GA): GA (BPD) dla różnych gatunków
- Kardiologia zwierząt
- Pomiary lewej komory, zastawki aortalnej, lewego przedsionka: IVSd, LVIDd, LVPWd, AOd, IVS, LVID, LVPW, LAD, ET
- Obliczenia: HR, LV objętość (Cubed, Teichholz, Gibson), SV, EF, CO, STIVS, FS, STPW, LA/AO, VCF
Standardowa konfiguracja:
-Pokonaj 1 jednostkę
-Sonda wypukła 1 szt.
-Sonda Lienar lub przezpochwowa 1 szt.
-Klawiatura komputerowa 1 szt
Opcjonalny:
Linear, Trans-Vaginal, Micro-convex, Trolley, Printer
