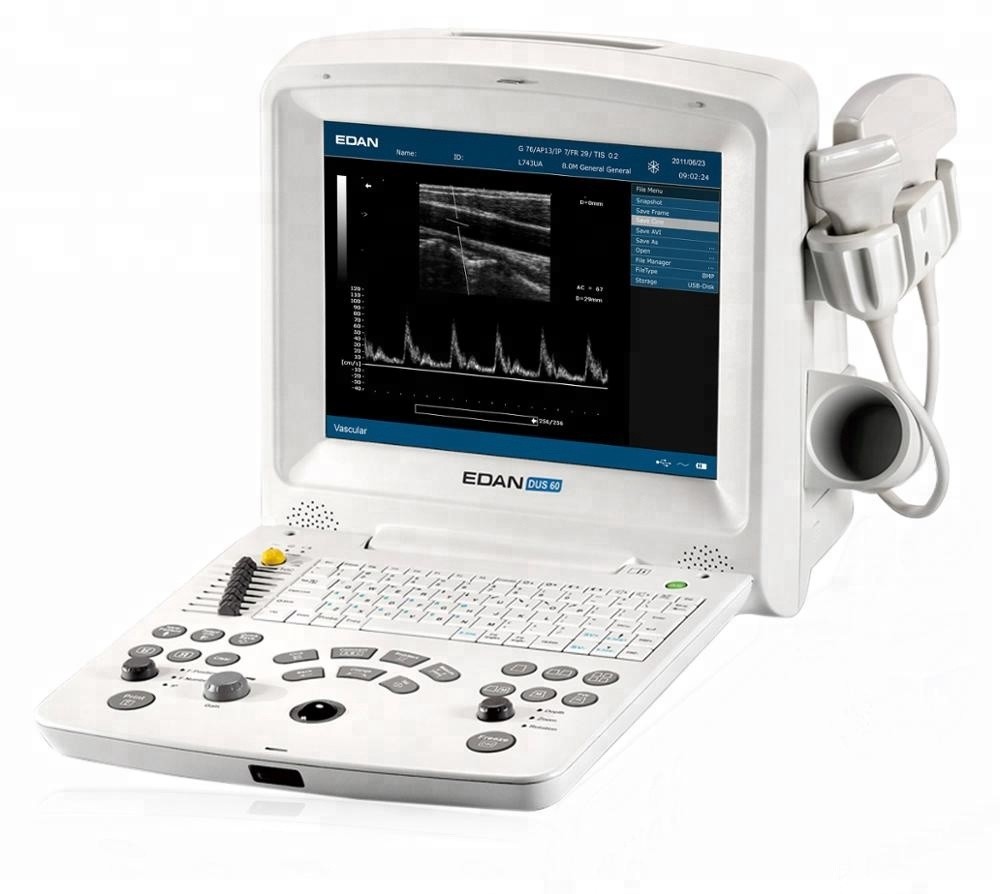

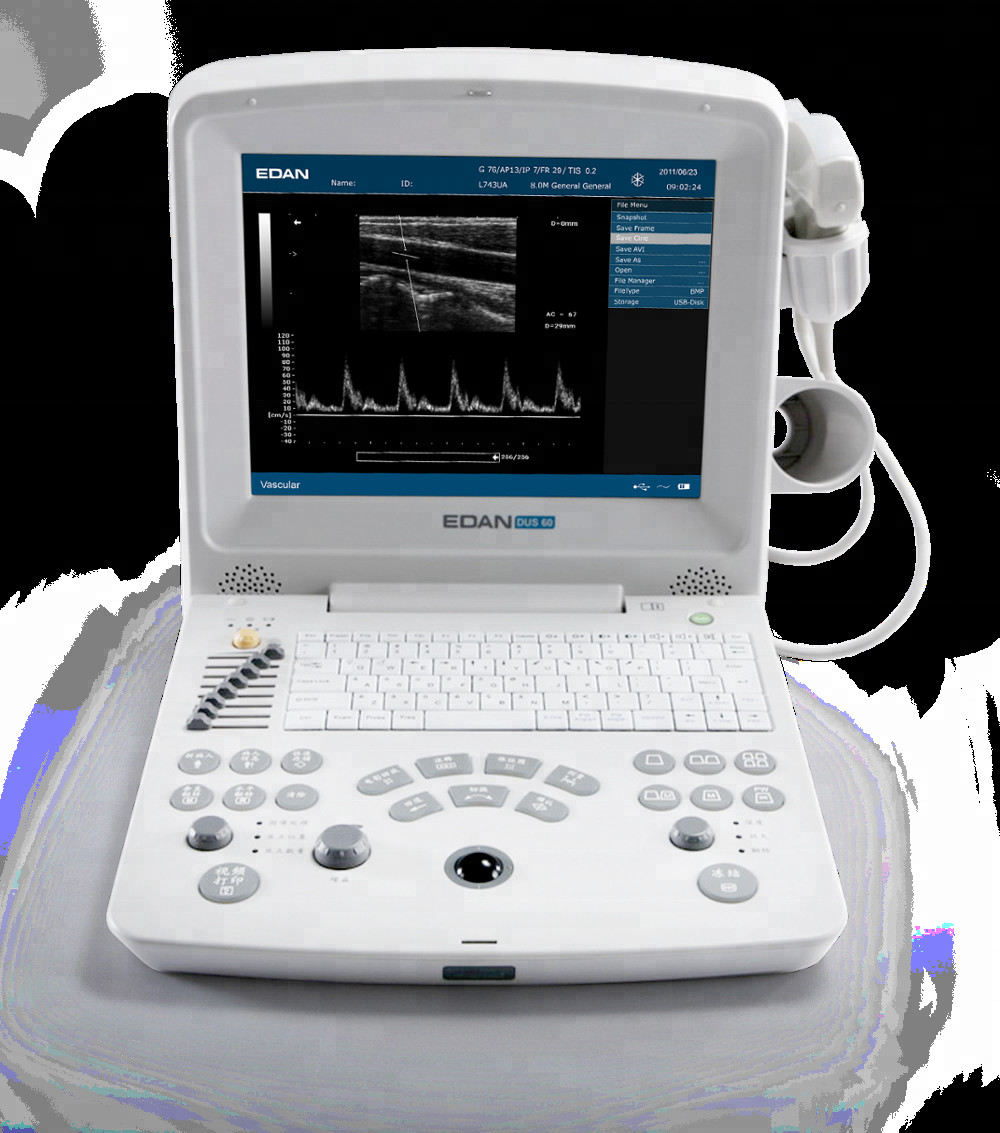

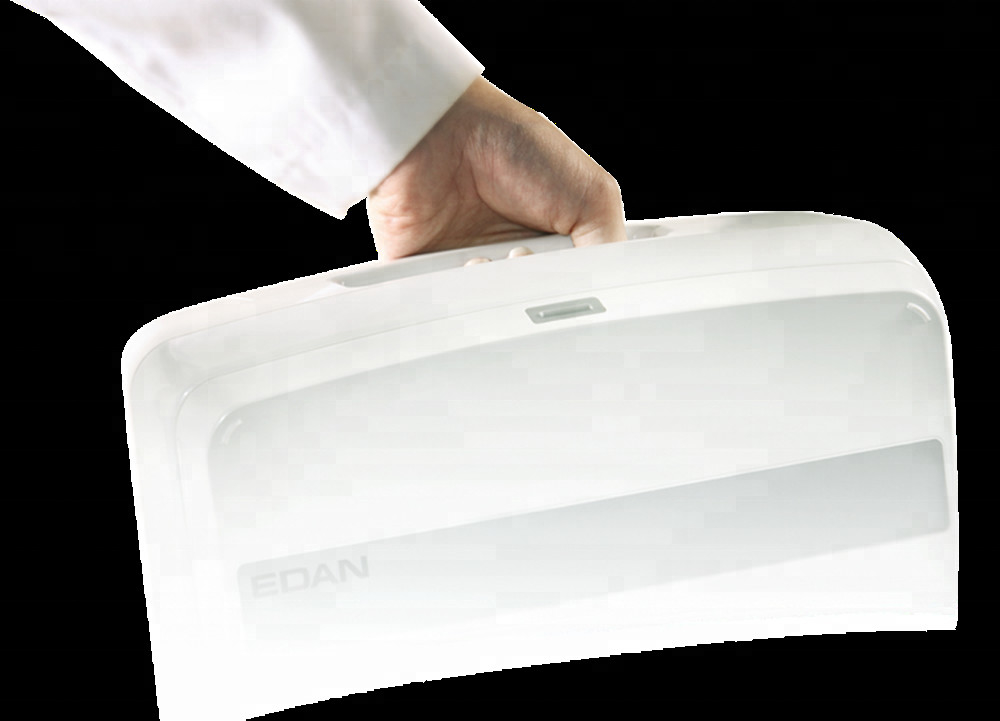

Nowy kompaktowy system USG DUS 60

Nowy kompaktowy system USG DUS 60

Konfiguracja standardowa obejmująca:
Główna jednostka
-12,1 calowy monitor LCD;
- Dwa standardowe złącza przetworników
- 8-segmentowe sterowanie TGC
- Obrazowanie Phased Inversion Harmonic Compound
- Formowanie wielowiązkowe
-Apertura syntetyczna
- Funkcja IP (przetwarzanie obrazu)
- 256-klatkowa pamięć cine loop
- Pojemność pamięci 504 MB
- Dwa porty USB
- Pseudo kolor
-Pakiet oprogramowania do pomiarów i obliczeń
- Dysk Flash (protokół Netac, 4G, USB2.0)

Obrazowanie harmoniczne z odwróceniem fazy

Sygnały harmoniczne powstają w wyniku rozchodzenia się fal ultradźwiękowych przez ciało.Ponieważ sygnały te są wytwarzane w ciele, artefakty wywołujące tłuszcz w pobliżu powierzchni skóry nie mają na nie wpływu.W konsekwencji obraz utworzony przy użyciu tylko sygnału harmonicznego będzie mniej bałaganu i może być bardziej diagnostyczny.Z harmonicznymi odwrócenia fazy, pary impulsów ultradźwiękowych oprzesyłane są przeciwne fazy.Gdy sygnały otrzymane z odwróconych impulsów są sumowane, składowe podstawowe są kasowane i pozostaje tylko sygnał harmoniczny.Tworzy to obraz, który jest czysto harmonijny z redukcją artefaktów bałaganu, które powodują degradację obrazu.

Technologia redukcji plamek

Obrazowanie z redukcją plamek wykorzystuje przetwarzanie obrazu w czasie rzeczywistym w celu poprawy wizualizacji anatomii i patologii poprzez redukcję szumu plamkowego.Technologia obrazowania z redukcją szumów plamkowych firmy Edan wykorzystuje zaawansowany wieloskalowy algorytm filtrowania anizotropowego.Ta technologia obrazowania doskonale nadaje się do oddzielania obszarów szumu od obrazu diagnostycznego, umożliwiając wykonanie złożonego filtrowania w inny sposób na szumie niż na prawdziwych informacjach anatomicznych, tworząc w ten sposób ulepszony obraz

Technologia wielowiązkowa

Systemy ultradźwiękowe wykorzystują wiązki elektronicznie skupiane w celu uzyskania wysokiej rozdzielczości przestrzennej.Sygnały z przetwornika są opóźniane i sumowane w systemie w celu wytworzenia skupionej wiązki ultradźwiękowej.Te same sygnały mogą być dodawane razem z różnymi opóźnieniami w celu wytworzenia wielu wiązek.Po wykonaniu tej czynności rozdzielczość przestrzenną można poprawić bez zmniejszania szybkości klatek lub szybkość klatek można poprawić bez zmniejszania rozdzielczości.Jak pokazano poniżej, przy podwójnym formowaniu wiązki te same wiązki odbiorcze są tworzone z połową wiązek nadawczych, podwajając w ten sposób szybkość klatek.
