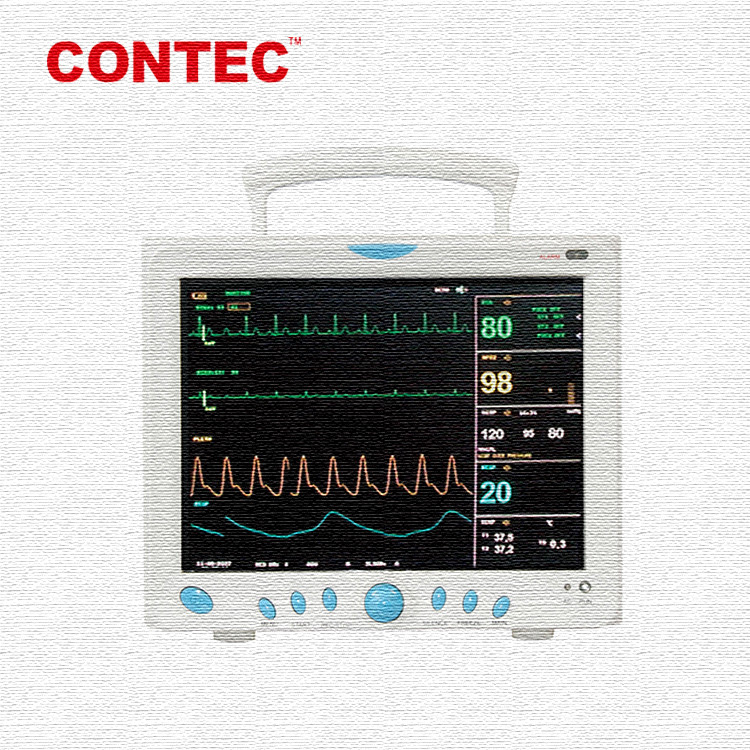

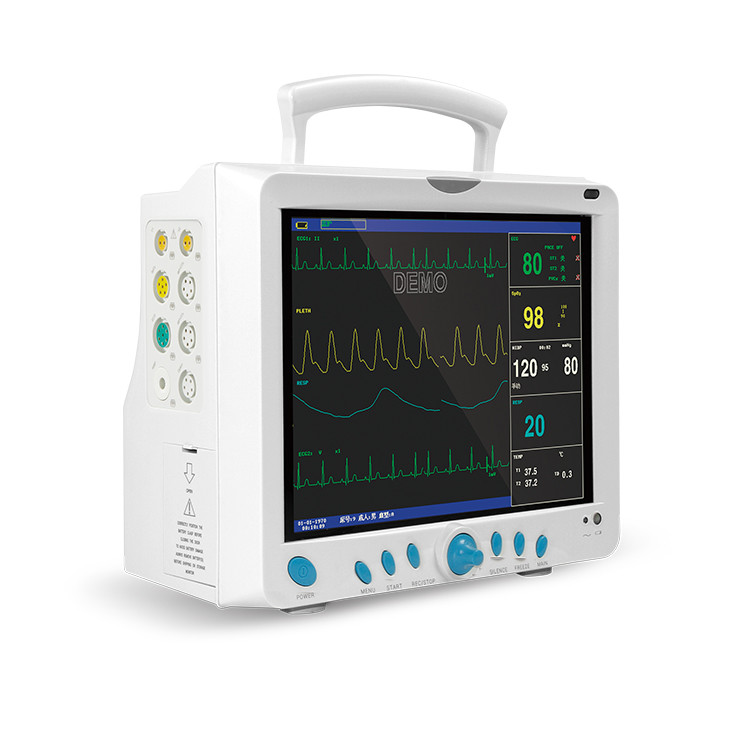

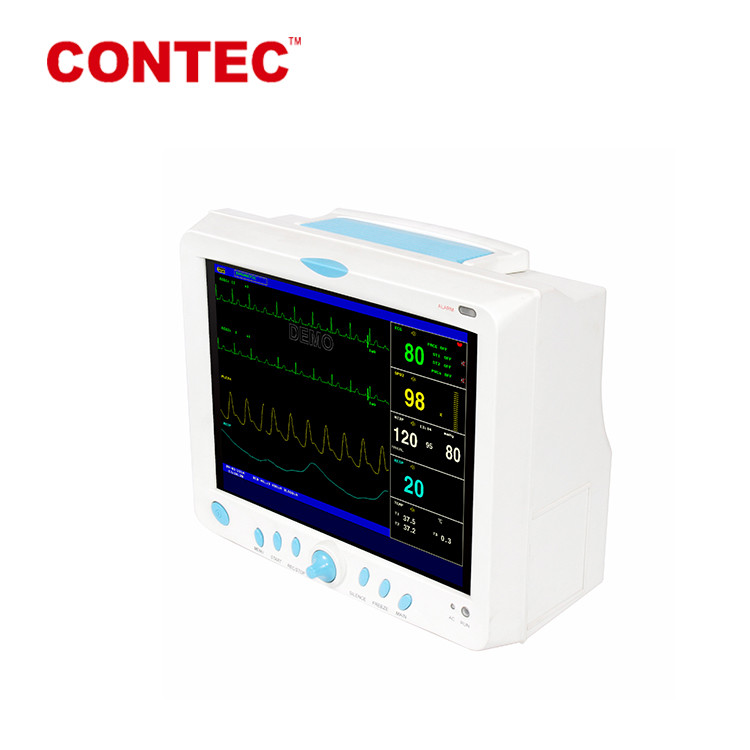

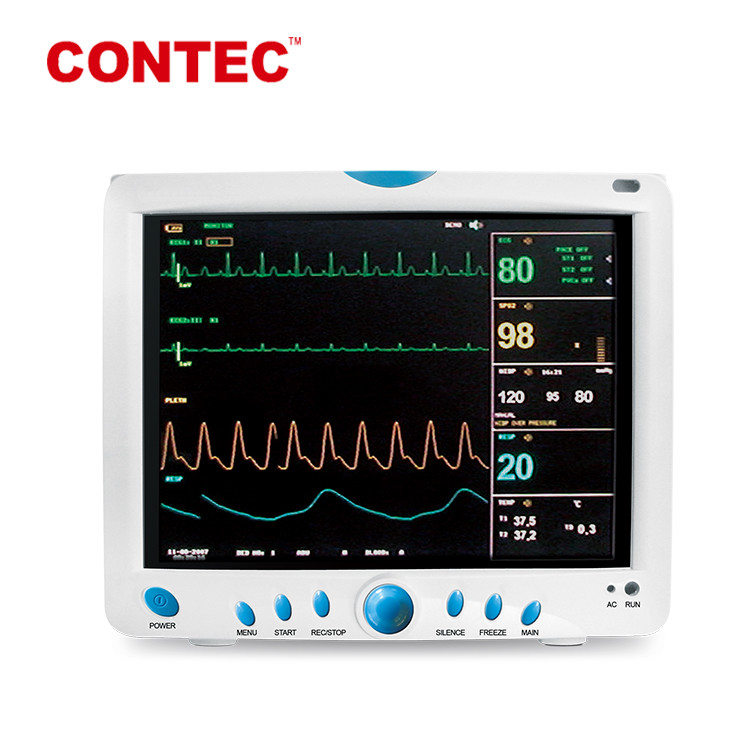

Urządzenie to może monitorować takie parametry jak EKG, RESP, SpO2, PR, NIBP, dwukanałowy TEMP itp. Integruje w jednym urządzeniu moduł pomiaru parametrów, wyświetlacz i rejestrator, tworząc kompaktowe i przenośne urządzenie.Jednocześnie wbudowana wymienna bateria zapewnia wygodę poruszania się pacjenta.
Funkcje
Standardowe parametry: EKG, RESP, SpO2, PR, NIBP, dwukanałowa TEMP
1) tętno EKG (HR)
Krzywa EKG
Analiza arytmii i odcinka ST
2) ODDECH Częstość oddechów (RR)
Fala oddechowa
3) SpO2 Puls nasycenia tlenem (SpO2)
Przebieg pletyzmogramu (PLETH)
Tętno (PR)
Wykres słupkowy
4) NIBP Ciśnienie skurczowe (SYS), Ciśnienie rozkurczowe (DIA), Ciśnienie średnie (ŚREDNIA)
5) TEMPERATURA T1, T2, TD
Posiada liczne funkcje, takie jak alarm dźwiękowy i wizualny, przechowywanie i wyprowadzanie danych trendów, pomiar NIBP, oznaczanie zdarzeń alarmowych i obliczanie stężenia leku itp.
Cechy
1) Kolorowy wyświetlacz LCD TFT o przekątnej 12,1 cala, interfejs w 15 językach (chiński uproszczony, chiński tradycyjny, angielski, francuski, niemiecki, turecki, hiszpański, portugalski, włoski, holenderski, rumuński, rosyjski, kazachski, polski, czeski).
2) Konstrukcja bez wentylatora, cicha, energooszczędna i czysta, co zmniejsza możliwość infekcji krzyżowej.
3) Wszechstronny monitor dla dorosłych, dzieci i noworodków.
4) Ze standardowym interfejsem, OxyCRG, wykresem trendów, dużym interfejsem znaków i łóżkiem widoku, wygodnym do obserwacji.
5) Kształt fali, kolor parametru i lokalizację można ustawić opcjonalnie.
6) Tryb pracy: klawisze i przyciski.
7) Wyświetlaj do 8-kanałowy przebieg na jednym ekranie.
8) Wyświetl 7-odprowadzeniowy przebieg EKG na jednym ekranie i z funkcją kroku EKG.
9) Zastosuj cyfrową technologię SpO2, przeciwdziałającą ruchowi i interferencjom światła z otoczenia, a pomiar można wykonać w przypadku słabego wypełnienia.
10) Funkcja analizy HRV.
11) Tryb pomiaru NIBP: Ręczny/AUTO/Ciągły, przechowywanie danych NIBP 4800 grup.
12) Przegląd 71 zdarzeń alarmowych wszystkich parametrów i 60 zdarzeń alarmowych arytmii.
13) Obliczanie stężenia leku i funkcje tabeli miareczkowania.
14) Wydrukuj dane tabeli trendów za pomocą jednego klawisza.
15) Połącz się z centralnym systemem monitorowania przez 3G, WiFi lub tryb przewodowy.
16) AC/DC, wbudowana ładowalna bateria litowa zapewnia nieprzerwane monitorowanie.
17) Jednostka chirurgiczna anty-wysokiej częstotliwości, odporna na defibrylację (konieczne są specjalne przewody).
Wydajność
EKG
Tryb prowadzenia: 3 odprowadzenia lub 5 odprowadzeń
Wybór odprowadzenia: I, II, III, aVR, aVL, aVF, V
Przebieg: 5-odprowadzeniowy, 2-kanałowy
3-przewodowy, 1-kanałowy
Zysk: 2,5 mm/mV, 5,0 mm/mV, 10 mm/mV, 20 mm/mV, 40 mm/mV
Prędkość skanowania: 12,5 mm/s, 25 mm/s, 50 mm/s
HR:
Zakres pomiaru i alarmu: 15~350bpm
Dokładność: ±1% lub ±1bpm, w zależności od tego, która wartość jest większa
Dokładność alarmu: ± 2 bpm
Rozdzielczość: 1 bpm
Monitorowanie odcinka ST:
Zakres pomiaru i alarmu: -2,0mV~+2,0mV
Dokładność: -0,8mv~+0,8mv ±0,04mv lub ±10%, w zależności od tego, która wartość jest większa
Inny zakres: nieokreślony
Analiza arytmii: ASYSTOLE, VFIB/VTAC, COUPLET, BIGEMINY, TRIGEMINY, R ON T, VT>2, PVC, TACHY, BRADY, MISSED BEATS, PNP, PNC
Rozrusznik serca: tak
ODDYCHANIE
Metoda: impedancja RF (RA-LL)
Szybkość oddychania:
Zakres pomiaru i alarmu: 0~150rpm
Rozdzielczość: 1 obr/min
Dokładność pomiaru: ± 2 obr/min
Dokładność alarmu: ± 3 obr./min
Alarm bezdechu: 10~40s
Prędkość skanowania: 6,25 mm/s, 12,5 mm/s, 25 mm/s
NIBP
Metoda: Oscylometria
Tryb: ręczny/AUTO/ciągły
Interwał pomiarowy w trybie AUTO: 1/2/3/4/5/10/15/30/60/90/120/240/480/960 minut
Okres pomiaru w trybie ciągłym: 5 minut
Zakres pomiaru i alarmu: 10 ~ 270 mmHg
Rozdzielczość: 1 mmHg
Dokładność ciśnienia mankietu: ±3 mmHg
Dokładność pomiaru:
Maksymalne średnie odchylenie: ±5 mmHg
Maksymalne odchylenie standardowe: 8mmHg
Zabezpieczenie nadciśnieniowe:
Tryb dla dorosłych: 297±3 mmHg
Tryb pediatryczny: 240±3 mmHg
Tryb noworodkowy: 147±3 mmHg
SpO2
Zakres pomiaru i alarmu: 0 ~ 100%
Rozdzielczość: 1%
Dokładność pomiaru: 70%~100%: ±2%;
0%~69%: nieokreślone
PR
Zakres pomiaru i alarmu: 30 ~ 250 bpm
Dokładność pomiaru: ±2 bpm lub ±2%, w zależności od tego, która wartość jest większa
TEMP
Kanał: dwukanałowy
Zakres pomiaru i alarmu: 0 ~ 50 ℃
Rozdzielczość: 0,1 ℃
Dokładność: ± 0,1 ℃
EtCO2
Metoda: Sidestream lub Mainstream
Zakres pomiarowy dla CO2: 0~150mmHg
Rozdzielczość dla CO2:
0 ~ 69 mmHg: 0,1 mmHg
70 ~ 150 mmHg: 0,25 mmHg
Dokładność dla CO2:
0 ~ 40 mmHg: ±2 mmHg
41 ~ 70 mmHg: ± 5%
71 ~ 100 mmHg: ± 8%
101 ~ 150 mmHg: ±10%
Zakres AwRR: 2~150 obr/min
Dokładność AwRR: ±1 obr/min
Alarm bezdechu: tak
IBP
Kanał: dwukanałowy
Etykieta: ART, PA, CVP, RAP, LAP, ICP, P1, P2
Zakres pomiaru i alarmu: -10~300 mmHg
Rozdzielczość: 1 mmHg
Dokładność: ±2% lub 1mmHg, w zależności od tego, która wartość jest większa
Zasilanie: AC 100-240V, 50/60Hz
Klasyfikacja bezpieczeństwa: część aplikacyjna klasy I, typ CF odporna na defibrylację
Akcesoria
Sonda SpO2 z opuszkiem palca dla dorosłych (5-stykowa)
Mankiet NIBP dla dorosłych
Rurka przedłużająca NIBP
Kabel odprowadzenia EKG
Elektroda EKG
Sonda temperatury
Kabel zasilający
Instrukcja obsługi

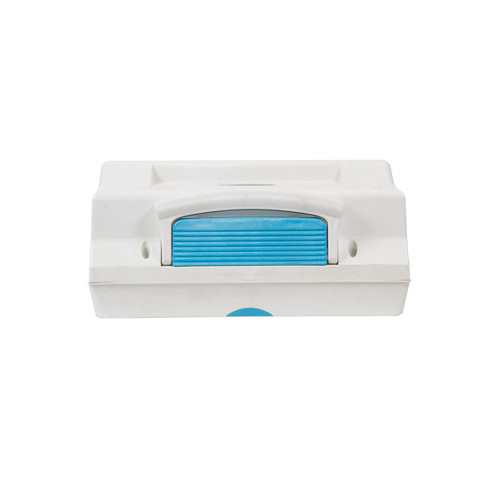

Cechy fizyczne
Wymiary: 319 mm (dł.) × 161 mm (szer.) × 269 mm (wys.)
Waga: 3,6 kg
