Ekran dotykowy Instrumenty do badania fizycznego Ręczna 3-kanałowa maszyna EKG

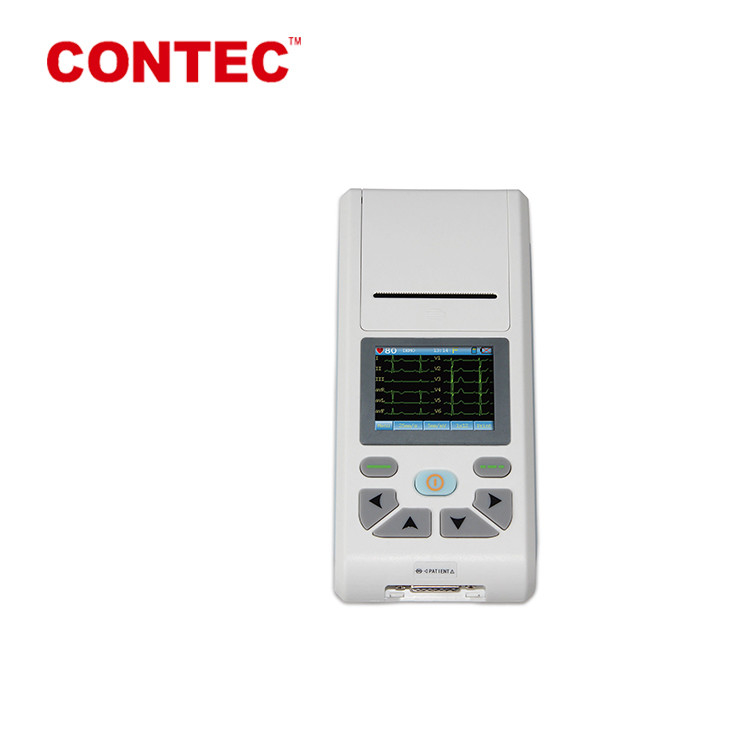

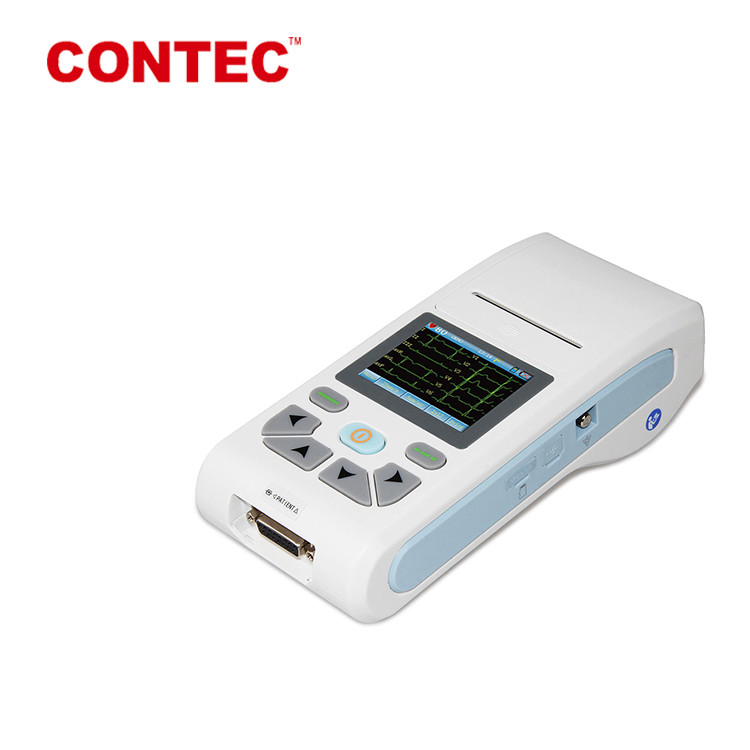

CONTEC ECG90A ręczny 3-kanałowy aparat ekg z ekranem dotykowym

Wstęp



ECG90A to elektrokardiograf zbierający 12-odprowadzeniowy sygnał EKG jednocześnie i drukującyKrzywa EKG

 z systemem druku termicznego,które funkcje, nagrywanie i wyświetlanieKrzywa EKG z instrukcjąlub tryb automatyczny,pomiary i diagnozowanieparametry krzywej EKG automatycznie,monitowanie o „Odprowadzić”oraz „Brak papieru”,opcjonalny interfejsjęzyki (chiński/angielski), zarządzanie bazą danych przypadków.

Cechy

1) Operacja





Wyświetlacz TFT-LCD o przekątnej 2,83 cala, wyraźny przebieg EKG i wyświetlanie stanu pracy.



Tryb pracy: ekran dotykowy i klawisze funkcyjne.



Kompaktowa, delikatna i przenośna konstrukcja.





2) Funkcje





1.Synchronizuj kolekcję dla 12-odprowadzeniowego EKG, zastosuj technologię cyfrowego przetwarzania sygnału, aby uzyskać wysokiej jakości EKG

krzywe za pośrednictwem filtra AC, filtra linii podstawowej i filtra EMG sygnału EKG.





2.Szczególny i bardzo dokładny filtr cyfrowy eliminuje linię bazowądryf, brak zniekształceńdo krzywej EKG, bardzo

zwiększa zdolność dryfowania anty-linii bazowej, wygodną do oceny kształtu fali.





3.Wyświetlanie 3/6/12 odprowadzeń EKG, tryb drukowania, czułość, prędkość papierui stan filtra itp.

na jednym ekranie, wygodny do diagnozowania kontrastowego.





4.W czasie rzeczywistym i w sposób ciągły rejestruj wyraźny i dokładny przebieg EKG i charakter adnotacji;

(w tym znak ołowiu, czułość, prędkość papieru i stan filtra itp.).





5.Zastosuj system druku termicznego o wysokiej rozdzielczości (8 punktów/mm),nie ma potrzeby żadnych korekt.

Częstotliwość nagrywania: do150Hz.





6.Z funkcjami autoanalizy i autodiagnostyka rutynowych parametrów EKG, zapewnić

wyniki pomiarów i wnioski z autodiagnostyki HR



 7.Odstęp PR, czas P, czas trwania zespołu QRS, odstęp QT, QTc, oś P, oś QRS, oś T, R(V5),

S(V1), R(V5)+S(V1) itd. co zmniejsza obciążenie lekarza.





8.Opcjonalna karta SD przechowuje do 100 przypadków, co ułatwia lekarzowi przeglądanie przypadków i statystyk.





9.W trybie przeglądania można sprawdzić zapisany przebieg przypadku, parametry pomiaru i informacje diagnostyczne

mogą być analizowane automatycznie.





10.Dwa języki (chiński lub angielski) interfejs i raport





Opcjonalne oprogramowanie EKG-Sync, łączy się z komputerem przez interfejs USB2.0 w celu utworzenia stacji roboczej EKG, zbiera dane w czasie rzeczywistym do oprogramowania w celu analizy i drukowania raportu, a stare przypadki zapisane w EKG można przesłać do komputera.





3) Zasilanie





AC/DC, a w optymalnym stanie DC wbudowany akumulator litowy wielokrotnego ładowania może pracować nieprzerwanie przez 4h, drukować do 90 minut i 150-EKG, co spełnia wymogi wizyty u pacjenta w domu i badania ciała.Akumulator litowy

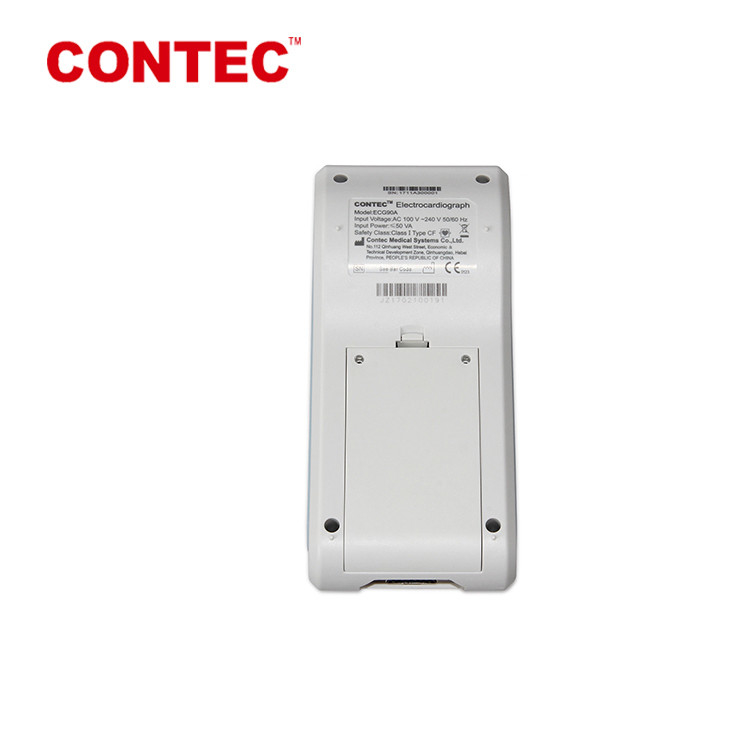

bateria jest odłączana, co jest wygodne dla użytkownika do wymiany i ładowania w dowolnym momencie.



Parametry



1.Środowisko pracy



Temperatura: 5 ℃ ~ 40 ℃
Wilgotność względna: 25%~80% (bez kondensacji)
Ciśnienie atmosferyczne: 700hPa~1060hPa



2.Środowisko transportu i przechowywania



Temperatura: -40 ℃ ~ + 55 ℃
Wilgotność względna: ≤95%
Ciśnienie atmosferyczne: 500hPa~1060hPa



3.Tryb wejścia: zabezpieczenie przed defibrylacją i pływaniem



Pasmo przenoszenia: 0,05 Hz ~ 150 Hz (-3 dB ~ + 0,4 dB)



CMRR: >60dB, >100dB (dodaj filtr)



Stała czasowa: ≥ 3,2 s



Prąd upływu pacjenta: <10µA



Napięcie kalibracyjne: 1mV



Czułość: 5, 10, 20 mm/mV ±5%, czułość standardowa: 10mm/mV±2%



Poziom hałasu: ≤15µVp-p



Prąd obwodu wejściowego: ≤50nA



Impedancja wejściowa: ≥50MΩ



Dokładność próbkowania: 12-bitowa



Klasyfikacja bezpieczeństwa: klasa Ⅰ, typ CF i część aplikacyjna odporna na defibrylację



Tryb nagrywania: system druku termicznego



Rozmiar papieru: 50 mm (szer.) × 20 m (dł.)



Parametry pomiaru: HR, odstęp PR, czas P, czas QRS, czas T, odstęp QT, Q-Tc, oś P,

Oś QRS, Oś T, R(V5), S(V1), R(V5)+S(V1)



Częstotliwość próbkowania: 1000Hz



Napięcie polaryzacyjne: ±500mV



Filtr zakłóceń EMG: 25Hz/35Hz(-3dB)



Filtr AC: 50Hz/60Hz(-20dB)



Prędkość papieru:



Auto: 6,25, 12,5, 25, 50mm/s, ±5%
Ręczny: 6,25, 12,5, 25, 50mm/s, ±5%



Zasilanie: adapter DC 12 V, akumulator litowy 7.4 V/2000 mAh;



Stopień wodoodporności: IPX0



Tryb pracy: praca ciągła

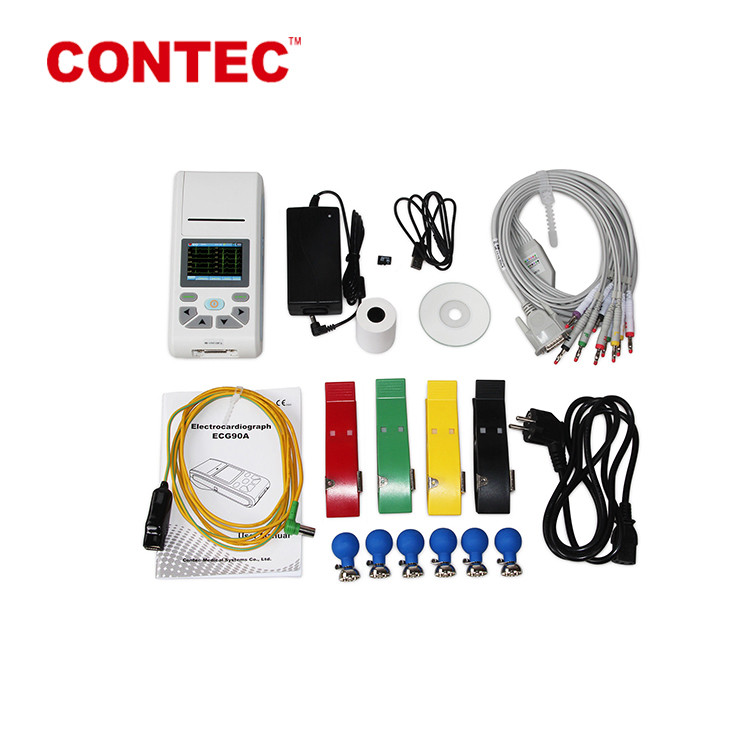

Akcesoria

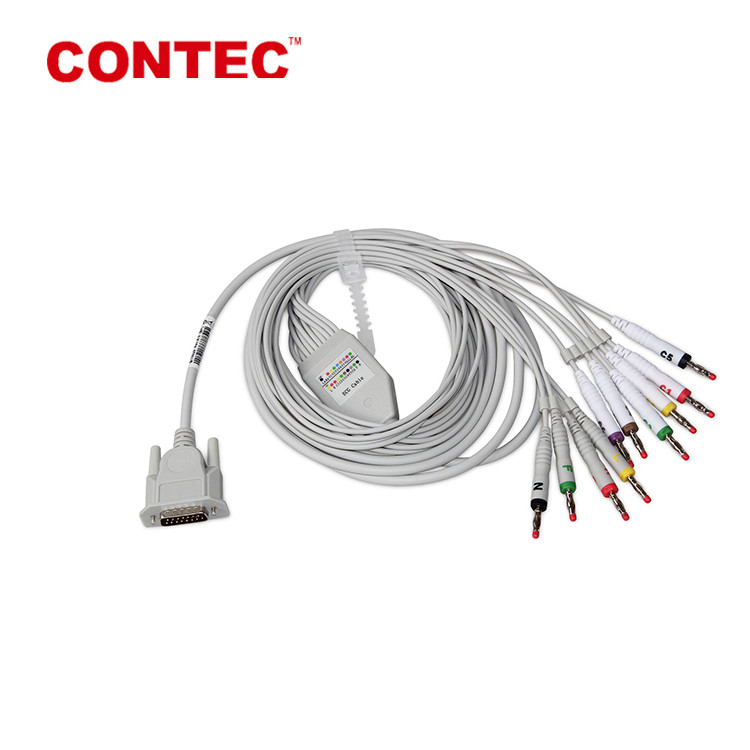

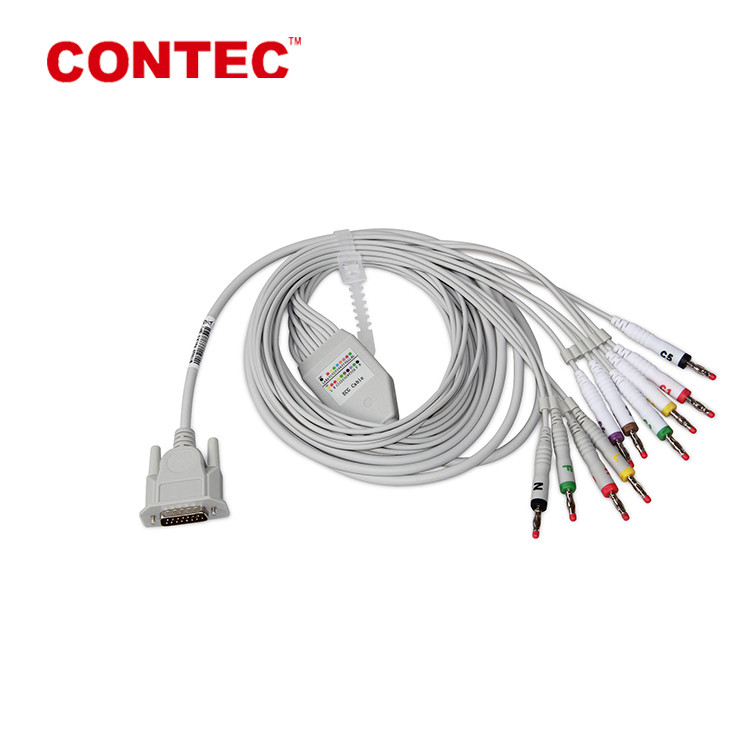

Kabel ołowiany



Elektroda kończynowa



Elektroda na klatkę piersiową



Papier do zapisu termicznego



Przewód zasilający



Przewód uziemiający



Instrukcja obsługi



Zasilacz



Opcjonalny:





Oprogramowanie EKG-Sync + kabel USB



Jednorazowa elektroda EKG



Torba



Żel przewodzący



karta SD
